叠层陶瓷电容（MLCC）常见缺陷的规避方法

阅读提示：如果您注意其存在的一些小缺点，则相比电解电容器，叠层陶瓷电容器拥有低成本、高可靠性、长寿命和小尺寸等优势。它们具有非常宽的电容容差范围，因 此您需要对其温度和偏压变化范围内的性能进行评估。它们均为压电式，其意味着它们会在有脉冲电流的系统中产生可听见的噪声。后，它们很容易出现破裂，因 此我们必须采取预防措施来减少这一问题的发生。所有这些问题都有相应的解决办法。因此，MLCC电容器仍会变得越来越受欢迎。

南京南山部分风华高科贴片电容现货库存情况：

因其小尺寸、低等效串联电阻(ESR)、低成本、高可靠性和高纹波电流能力，多层陶瓷电容器(MLCC)在电源电子产品中变得普遍。相比使用电解电容器铝氧化绝缘材料时相对介电常数为10的电解质，MLCC电容器拥有高相对介电常数材料(2000-3000)的优势。这一差异很重要，因为电容直接与介电常数相关。在电解质的正端，设置板间隔的氧化铝厚度小于陶瓷材料，从而带来更高的电容密度。本文链接：www.mlcc.com.cn

  温度和DC偏压变化时，陶瓷电容器介电常数不稳定，因此我们需要在设计过程中理解它的这种特性。高介电常数陶瓷电容器被划分为2类。图1显示了如何以3位数描述方法来对其分类，诸如：Z5U、X5R和X7R等。例如，Z5U电容器额定温度值范围为+10到+85℃，其变化范围为+22/~56%。再稳定的电介质也存在一定的温度电容变化范围。

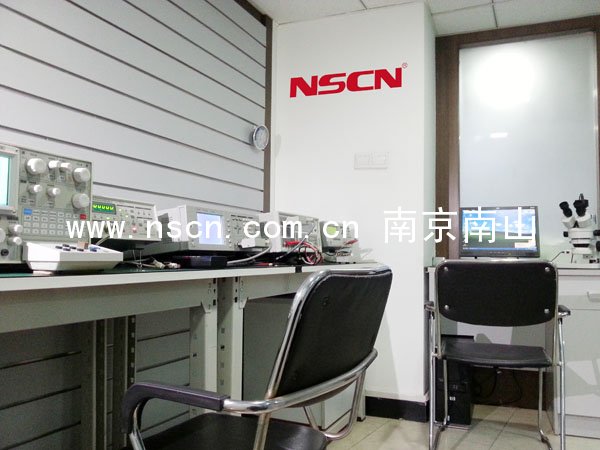

南京南山半导体贴片电容例行检查实验室
  当我们研究偏压电容依赖度时，情况变得更加糟糕。图2显示了一个22μF、6.3伏、X5S电容器的偏压依赖度。我们常常会把它用作一个3.3伏负载点(POL)稳压器的输出电容器。3.3伏时电容降低25%，导致输出纹波增加，从而对控制环路带宽产生巨大影响。如果您曾经在5伏输出时使用这种电容器，则在温度和偏压之间，电容降低达60%之多，并且由于2：1 环路带宽增加，可能产生一个不稳定的电源。许多陶瓷电容器厂商都没有详细说明这一问题。
  陶瓷电容器的第二个潜在缺陷是，它们具有相对较小的电容和低ESR。在频域和时域中，这会带来一些问题。如果它们被用作某个电源的输入滤波电容器，则它们很容易随输入互连电感谐振，形成一个振荡器。要想知道是否存在潜在问题，可将寄生互连电感估算为每英寸15 nH，然后根据这两篇文章介绍的方法把滤波输出阻抗与电源输入电阻进行对比。第二个潜在问题存在于时域中，我们可在以太网电源(POE)等系统中看到它们的踪影。更多内容请咨询南京南山半导体产品选型支持部门，规格书下载地址http://www.nscn.com.cn/tiepiandianrong.html

  在这些系统中，电源通过大互连电感连接至负载。负载通过一个开关实现开启，并可能会使用陶瓷电容器构建旁路。这种旁路电容器和互连电感可以形成一个高Q谐振电路。由于负载电压振铃可以高达电源电压的两倍，因此在负载下关闭开关会形成一个过电压状态。这会引起意外电路故障。例如，在POE中，负载组件的额定电压变化可以高达电源额定电压的两倍。

  第三个潜在缺陷的原因是陶瓷电容器为压电式。也就是说，当电容器电压变化时，其物理尺寸改变，从而产生可听见的噪声。例如，我们将这种电容器用作输出滤波电容器时（存在大负载瞬态电流），或者在“绿色”电源中，其在轻负载状态下进入突发模式。这种问题的变通解决方案如下：

  ●转而使用更低介电常数的陶瓷材料，例如：COG等。

  ●使用不同的电介质，例如：薄膜等。

  ●使用加铅和表面贴装技术(SMT) 组件，可紧密贴合印制线路板(PWB)。

  ●使用更小体积器件，降低电路板应力。

  ●使用更厚组件，降低施加电压应力和物理变形。

  SMT陶瓷电容器存在的另一个问题是，在PWB弯曲时，由于电容器和PWB之间存在的热膨胀系数(TCE)错配，它们的软焊接头往往会裂开。您可以采取一些预防措施来减少这种问题的发生：

  ●封装尺寸限制为1210。

  ●使电容器远离高曲率地区，例如：拐角区等。

  ●使电容器朝向电路板短方向。

  ●使电路板安装点远离边角。

  ●在所有装配过程均注意可能出现的电路板弯曲。
