贴片电容四大作用:去耦、滤波、旁路和储能

叠层陶瓷电容器使用陶瓷作为基材,通过复杂和精密的制作工艺,可以在很小的尺寸上,实现多对电极集成于一个狭小空间,目前风华高科大规模生产的贴片电容最小尺寸可以达到长1.0mm宽0.5mm。处在国家级实验室中的新品,可以实现更加微小。是否规模化生产不取决于技术和工艺,而是市场需求量是否有支撑。贴片电容作为种类繁多的电容器的一个细分种类与它的兄弟姐妹们起到的作用是完全相同。区别在于具体的电性能和材料特性等因素导致的使用范围上的差异。由初高中的物理知识中我们知道,在直流电路中,电容器是相当于断路的。电容器是一种能够储藏电荷的元件,也是最常用的电子元件之一。这得从贴片电容器的结构上说起。(常见型号1812B104K101NT、1812B106K6R3NT、1812B224K101NT)

最简单的电容器是由两端的极板和中间的绝缘电介质(包括空气)构成的。通电后,极板带电,形成电压(电势差),但是由于中间的绝缘物质,所以整个电容器是不导电的。不过,这样的情况是在没有超过电容器的临界电压(击穿电压)的前提条件下的。(常见型号0805F335M100NT\1206B105K201NT\1206F104M250NT)我们知道,任何物质都是相对绝缘的,当物质两端的电压加大到一定程度后,物质是都可以导电的,我们称这个电压叫击穿电压。电容也不例外,电容被击穿后,就不是绝缘体了。不过在中学阶段,这样的电压在电路中是见不到的,所以都是在击穿电压以下工作的,可以被当做绝缘体看。

但是,在交流电路中,因为电流的方向是随时间成一定的函数关系变化的。而电容器充放电的过程是有时间的,这个时候,在极板间形成变化的电场,而这个电场也是随时间变化的函数。实际上,电流是通过场的形式在电容器间通过的。在中学阶段,有句话,就叫通交流,阻直流,说的就是电容的这个性质。了解了贴片电容的构成,下面让我们详细说明贴片电容在电路环境所起到的作用:

去耦电容
  去耦,又称解耦。从电路来说,总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上升沿比较陡峭的时候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪声,会影响前级的正常工作,这就是所谓的“耦合”。去耦电容就是起到一个“电池”的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去耦合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小,根据谐振频率一般取0.1μF、0.01μF等;而去耦合电容的容量一般较大,可能是10μF或者更大,依据电路中分布参数、以及驱动电流的变化大小来确定。(本文来自风华电容代理商南京南山官方网站http://www.nscn.com.cn/tiepiandianrong.html)旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源。这应该是他们的本质区别。

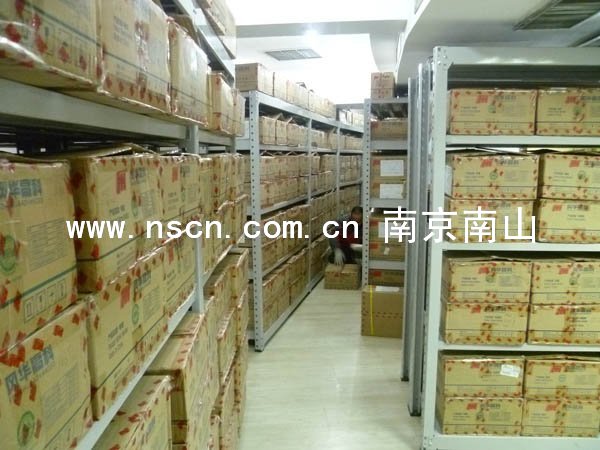

图片说明:南京南山半导体有限公司超过10亿pcs贴片电容器现货中转库存
旁路电容
旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地电位是地连接处在通过大电流毛刺时的电压降。

储能电容
  储能型电容器通过整流器收集电荷,并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40~450VDC、电容值在220~150000μF之间的铝电解电容器(如EPCOS公司的B43504或B43505)是较为常用的。根据不同的电源要求,器件有时会采用串联、并联或其组合的形式,对于功率级超过10KW的电源,通常采用体积较大的罐形螺旋端子电容器。


滤波电容
滤波是电容器的一个非常重要的功能。从理论上(即假设电容为纯电容)说,电容越大,阻抗越小,通过的频率也越高。但实际上超过1μF的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容通高频。电容的作用就是通高阻低,通高频阻低频。电容越大低频越容易通过。具体用在滤波中,大电容(1000μF)滤低频,小电容(20pF)滤高频。曾有网友形象地将滤波电容比作“水塘”。由于电容的两端电压不会突变,由此可知,信号频率越高则衰减越大,可很形象的说电容像个水塘,不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化,频率越高,峰值电流就越大,从而缓冲了电压。滤波就是充电,放电的过程。
南京南山为您提供风华高科全系列电容电阻和电感以及二三极管等产品,现有中转库存超过10亿pcs 。其中单纯风华高科品牌贴片电容现货中转库存中不同封装和标称容量的具体型号超过1100个,总数量超过6万K,均为南京南山优质客户的针对性备货或中转备货,欢迎实地验证。买风华贴片电容,就找南京南山。
